分類：粉體卸料設備
產品名稱：SF系列扇形閘門

扇形閘門廣泛應用于建材、冶金、礦山、化工、電力等行業，是各類落料系統的控制裝置。

結構特點

結構簡單，由優質鋼板焊接而成，具有開啟靈活、無卡阻等特點。配有傳動定位裝置，可隨時根據工況需要確定閘門的開啟角度，調節物料流量.特別適用于無粘度的固體粉料及小于4) 30mm顆粒料、晶體料的下料輸送。

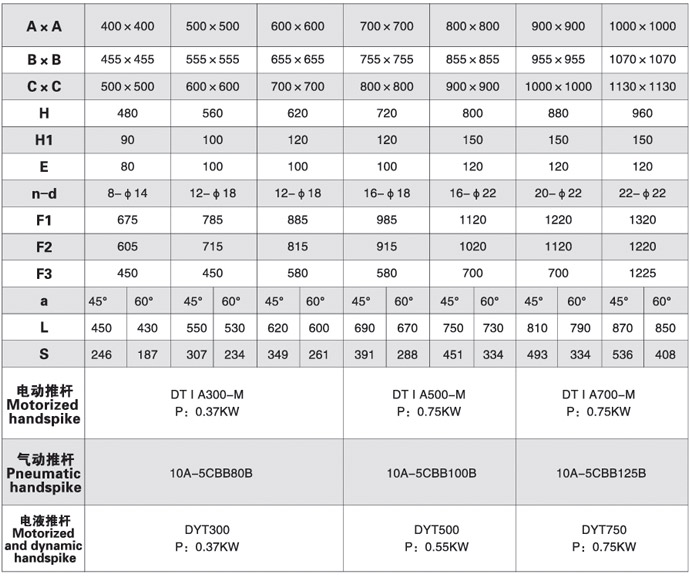

性能參數

工作原理

扇形閘門由本體、扇形閘板、軸、密封、執行機構等部件構成。手動或執行機構推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落。待接料裝置滿載后再推動搖桿使扇形閘板復位，關閉截斷下落的物水斗。

使用說明

安裝時請注意閘門本體上標明介質流向，兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。
運行時請辨清扇形閘板開關方向。執行機構請正確接線。
若長期存放應使設備處于關閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。

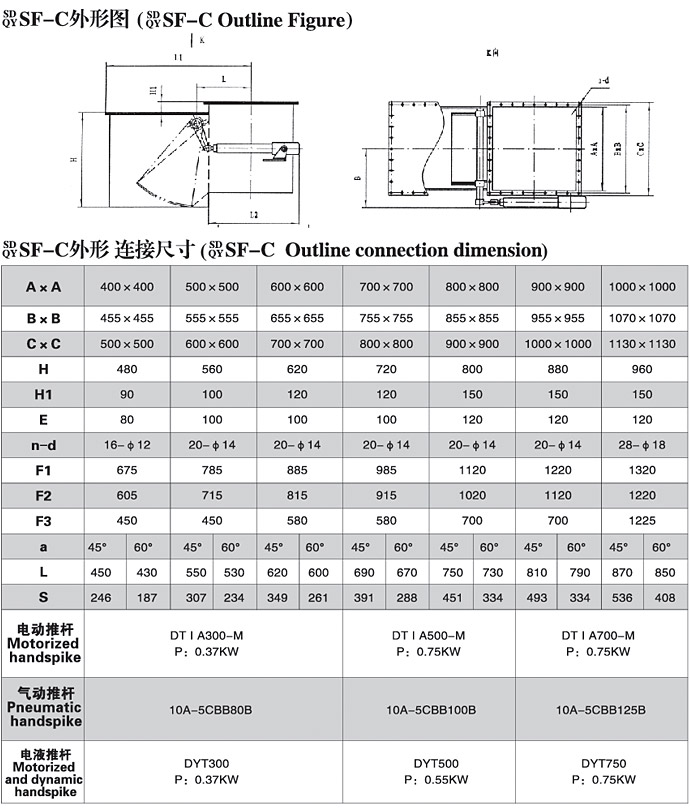

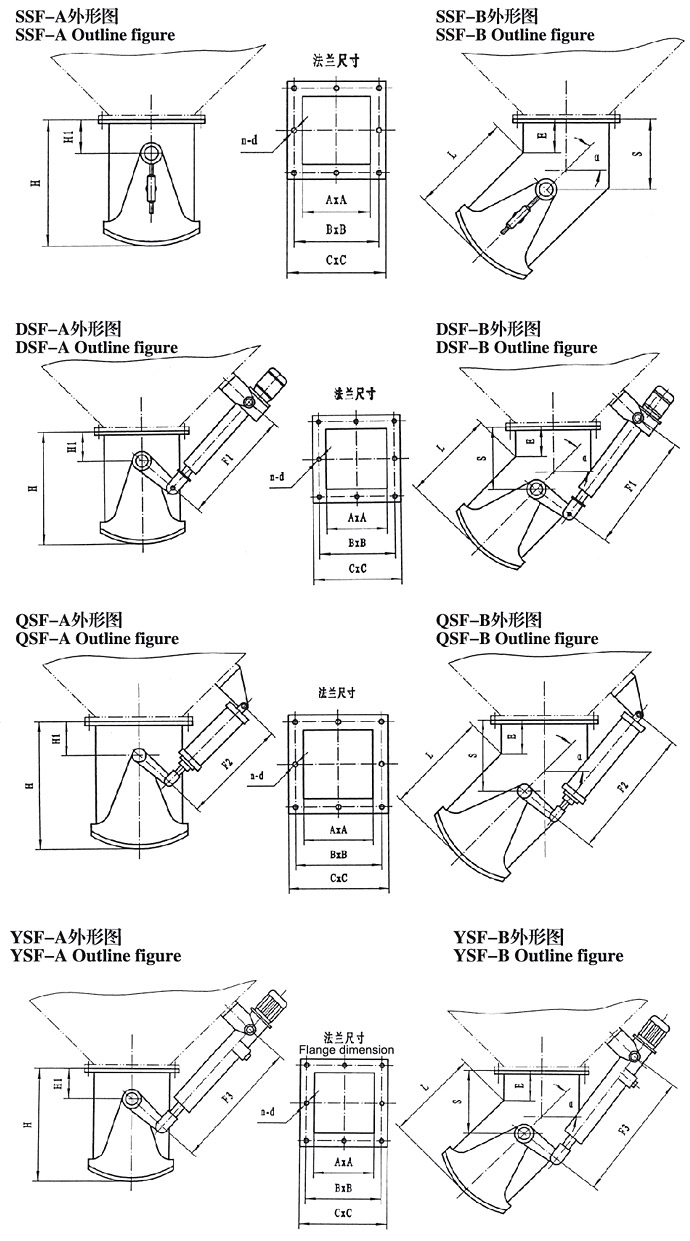

SF系列外形連接尺寸

訂貨須知

選用訂貨時，請參照產品樣本注明產品規格、型號及技術參數(使用溫度、設備工況、介質性質等)。

樣本所示產品圖例及表格中所列傳動裝置號為我公司普通基本配置，不帶任何相關配件。您若有特殊要求(防爆、戶外)，請在合同中注明。

表格中未列規格、用干特殊介質或其它特殊要求，請與我公司經銷部、技術部聯系，可為您另行設計、制造。
